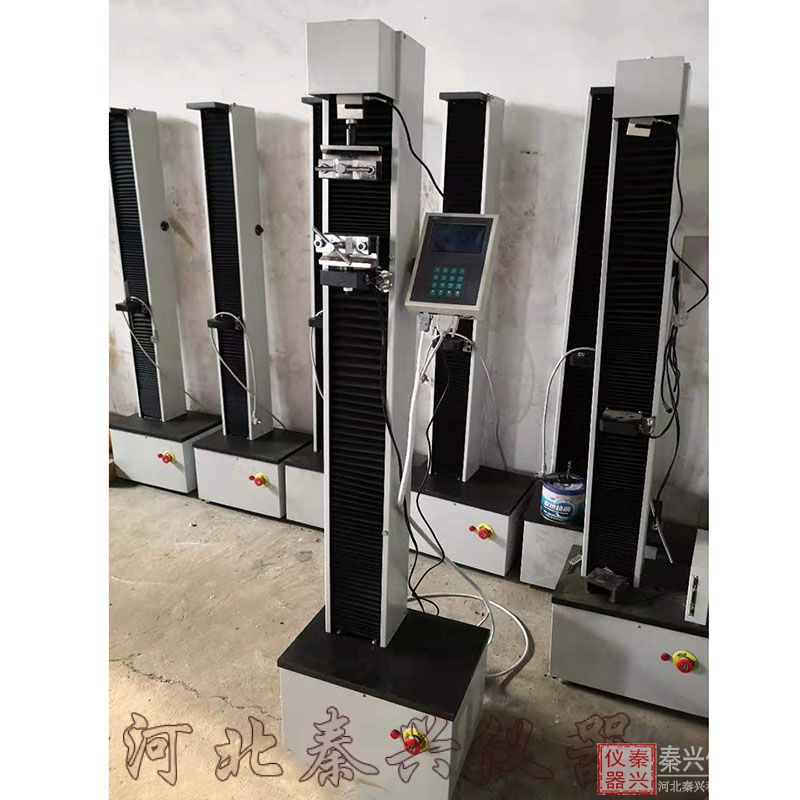

試驗機的結構特征及工作原理

本機由機械及電器兩大部分組成

1、機械部分結構及工作原理

機械部分有傳動和主機兩大部分組成，動力由電機輸出，通過三角帶傳至蝸桿，再由蝸桿傳至絲杠，帶動中橫梁上下移動，試驗對試件的拉伸和壓縮試驗。

2、電器部分的組成

電器部分由電力拖動系統和顯示系統組成，電力拖動系統由供電，變頻，調速器三大部分組成。顯示系統有測力傳感器，位移傳感器，運算放大器，單片機，高亮度顯示屏等組成

 拉力機,電子拉力機 安裝與調整
1、把試驗機從包裝忠取出，檢查試驗機在運輸中有無碰撞、損壞現象

2、把試驗機置于堅固的平地上，調整底座下的調平螺絲找正使機器處于水平位置。

3、供電系統為單項220V電源，打壓誤差不應大于標準電壓的10%，注意一定把試驗機的外殼用導線

     于室內大地接點可靠連接，保證使用安全。
